| 有纸记录仪 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 特点： 1.有纸记录仪以独特的热打印记录方式和先进的微处理器控制技术，实现了高记录清晰度、高精度、高可靠性、多功能且便于操作。可连续记录和数字打印。 2.有纸记录仪的每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号，并可对被测信号进行数字显示及进行趋势记录和数字记录，能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线，并将通道号印在各通道的轨迹旁。 3.可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数，并对所设参数加以保护。 主要性能及技术指标： 1．输入通道 单点 双点 三点 四点 五点 六点 八点 ，每个通道的测量信号种类可由用户自己设定 ，也可在定货时注明。[由厂方为用户设定好] 2．通道隔离: 输入通道之间相互隔离，无干扰。 3．显示功能: 测量值的定点或巡回显示 ，设定参数显示[在设定状态下] ，报警提示符及提示灯 ，时间显示[在所有输入信号全部关闭情况下] 4．记录功能: 采用进口固定式热敏头，无笔墨消耗，无笔位误差，抗震动 ，在100mm范围内有800个热印点对测量值进行趋势记录和数字记录 ，在记录曲线同时打印标尺刻度及每个通道标记每隔100mm打印一次刻度值、当时间和走纸速度 5．实时时间: 由键盘设定当前日期和时间 ，即使掉电,也不影响正常计时 6．曲线迁移功能: 通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。 7．标度变换功能: 对于电压及电流输入信号，可通过对显示范围的设定，实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。 8．输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。
10．报警功能: 提供六组继电器接点输出，由用户任意组合使用 ，每个通道报警均可选择上限、下限、差值上限、差值下限 ，每个通道的报警回差可设定，继电器动作时有指示灯提示 ，继电器触点容量：24VDC, 3A； 220VAC, 3A 11．通讯： 可提供RS232C或RS485通讯接口 ，【此项为扩展功能,定货时须注明】 12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出 【此项为扩展功能,定货时须注明】 13．采样周期: 0.6S 14．数字显示及报警精度: ±0.2%F?S 15．趋势记录精度: ±0.2% 「两幅」 16．数字记录精度: ±0.2%F?S 17． 输入阻抗: 大于10MW 〖注：进行电流测量时，输入阻抗为250W〗 18．功率消耗: 不大于30W 19．正常工作环境: 温度范围：0～50°C 湿度范围：10～85 % R?H 20．电源电压: 220 V; 50 Hz 21．外形尺寸: 144 ´ 144 ´ 200 mm 22．开孔尺寸: 138+1 ´ 138+1 mm 数字打印图如下：

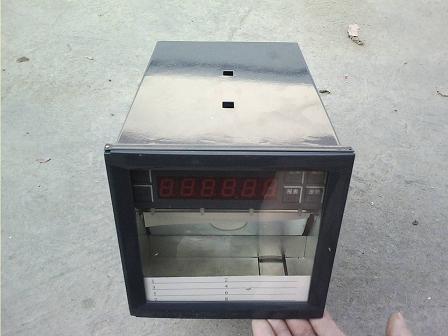

曲线打印图如下：  产品图片：   选型表：
保存和维护： 1.有纸记录仪应存放在环境温度为0-50度，相对湿度不大于85%的室内； 2.室内空气中不应有腐蚀性气体； 3.有纸记录仪的日常维护量很小，一般来说，只要保持热印头清洁即可； 4.有时外来脏物可能粘在热印头上，是热印头记录褪色，在记录纸上出现一个亮条，当出现此现象是，热印头需要清洗了； 5.清洗方法：取出折纸机构，用软布或棉花蘸酒精擦洗，沿着热印头长度方向轻轻的来回擦拭热印头，将赃物擦掉。 常见故障分析： 1.显示和记录不对：a、检查输入的信号是否正确 b、检查接线的位置是否正确 c、检查量程代码是否正确 2.有显示，没有热印记录：检查记录纸是否装反了，记录纸有正反两面 ，用指甲在记录纸上划过，有黑色划痕的为正面【向上】 3.显示正确，记录曲线不正确：检查设定的记录左右边界计走纸速度是否正确 4.显示不正确：对于电压，电流信号，须设定显示下限及显示上限 5.显示为“- - - - -”：表示该通道输入信号不正常，此时需要检测外部信号 6.报警不对： a、不能报警，此时需要检查设定的上下限是否正确，只有上限报警值＞下限报警值，才能报警； b、如果二级报警不正常，此时要检查偏差上限和偏差下限，只有偏差上限和偏差下限不为零时，才能进行二级报警； c、检查报警继电器输出项是否设定，在报价设定时报警继电器输出项一定要设定，否则继电器不动作。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
