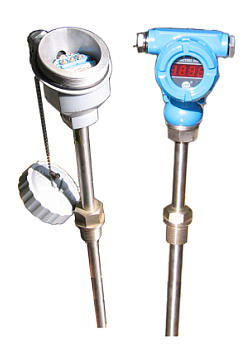

一体化温度变送器
作者：盛创仪表 来源：本站 日期：2014-03-24 08:54:10
|
一体化温度变送器 |
|
●概述
JSC-SBW 系列一体化温度变送器是温度传感器与变送器的结合，一体化温度变送器以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的测量和控制。是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的可选产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
●技术指标
|
类 别 |
JSC-SBW 模块式温变 |
JSC-SBW 一体化温变 |
|
准 确 度 |
0.2%F.S 0.5%F.S |
|
输 入 |
热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50 |
|
输 出 |
二线制 4-20mA DC |
|
使用温度 |
-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ） |
|
温度影响 |
≤0.05%/ ℃ |
|
湿 度 |
5-95%RH |
|
现场显示 |
无 |
3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
|
显示精度 |
无 |
数字式： 0.5 级 指针式： 2.0 级 |
|
负载能力 |
< 600 Ω （额定负载 250 Ω ） |
|
外形尺寸 |
44×18 |
70 ×100（中继器） |
●选型方法
|
型号
|
类别
|
感温元件
材料
|
现场显示
|
安装固定
方式
|
接线
盒形式
|
保护
管直径
|
隔爆标志
|
内芯结构
|
保护管特征
|
说 明
|
|
JSC-SBW
|
|
|
|
|
|
|
|
|
|
温度变送器
|
|
|
R
|
|
|
|
|
|
|
|
|
热电偶
|
|
Z
|
|
|
|
|
|
|
|
|
热电阻
|
|
|
M
|
|
|
|
|
|
|
|
镍铬硅-镍铬{ N }
|
|
N
|
|
|
|
|
|
|
|
镍铬-镍硅 { K }
|
|
E
|
|
|
|
|
|
|
|
镍铬-铜镍 { E }
|
|
F
|
|
|
|
|
|
|
|
铁-铜镍{ J }
|
|
C
|
|
|
|
|
|
|
|
铜-铜镍{ T }
|
|
P
|
|
|
|
|
|
|
|
铂 {Pt100}
|
|
C
|
|
|
|
|
|
|
|
铜 {Cu50}
|
|
|
Y
|
|
|
|
|
|
|
现场液晶显示
|
|
|
1
|
|
|
|
|
|
无固定装置
|
|
2
|
|
|
|
|
|
固定螺纹
|
|
3
|
|
|
|
|
|
活动法兰
|
|
4
|
|
|
|
|
|
固定法兰
|
|
5
|
|
|
|
|
|
活络管接头式
|
|
6
|
|
|
|
|
|
固定螺纹锥形式
|
|
7
|
|
|
|
|
|
直形管接头式
|
|
8
|
|
|
|
|
|
固定螺纹管接头式
|
|
9
|
|
|
|
|
|
活动螺纹管接头式
|
|
|
2
|
|
|
|
|
防喷式
|
|
3
|
|
|
|
|
防水式
|
|
4
|
|
|
|
|
防爆式
|
|
|
0
|
|
|
|
Ф16
|
|
1
|
|
|
|
Ф12
|
|
2
|
|
|
|
Ф16高铝质管
|
|
3
|
|
|
|
Ф20高铝质管
|
|
|
B
|
|
|
隔爆
|
|
|
无
|
|
普通元件
|
|
K
|
|
铠装元件
|
|
|
F
|
防腐型
|
|
N
|
耐磨型
|
|
JSC-SBW
|
R
|
N
|
Y
|
2
|
4
|
0
|
B
|
K
|
F
|
典型型号选型
|
|
