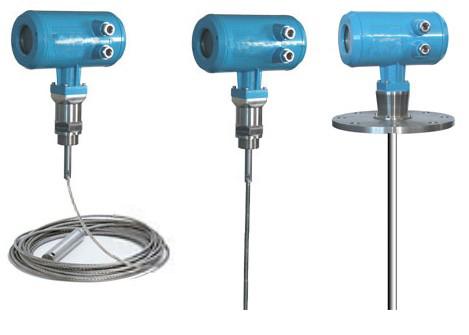

导波雷达物位计

产品概述:

           JSCLW3X系列导波雷达物位计是采用微波技术来检测料位的高科技产品，改料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用先进的大规模集成电路，利用雷达原理、数字信号处理技术和快速傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远(35米)、精度高等特点。

            JSCLW3X系列导波雷达物位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。适用于高温(350℃)、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。


主要技术参数 ：

★ 工作频率: 100MHz-1.8GHz

★ 测量范围: 缆式:0-35m杆式、同轴式:0-6m

★ 重复性: ±3mm

★ 分辨率: 1mm

★ 采样: 回波采样54次/s

★ 响应速度: >0.2S(根据具体使用情况而定)

★ 精度: <0.1%

★ 输出电流信号:4-20mA

★ 通讯接口: HART通讯协议

★ 过程连接: G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150

★ 过程压力: -1～60bar

★ 电源: 24VDC(±10%)纹波电压:1Vpp

★ 耗电量: max22.5mA

★ 环境条件: 温度:-40℃～+250℃

★ 外壳防护等级:IP68

★ 防爆等级:EXiaIICT6

★ 两线制接线:仪表供电和信号输出共用一根两芯电缆

★ 电缆入口:M20×1.5(电缆直径5～9mm)
