顶装远传型磁翻板液位计

概述：

      UFDYZ顶装远传型磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型产品，具有现场 指示清晰又能远传控制等优点。广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种 塔、罐、槽及球形容器上的液位指示。

主要技术指标：

  1、 量程范围(mm):300～6000

  2、 介质密度(g/cm3):0.5～2

  3、 工作温度(℃):-40～350

  4、 压力等级(MPa):≤32

  5、 测量精度(mm):≤±10

  6、 远传距离(m):1000

工作原理

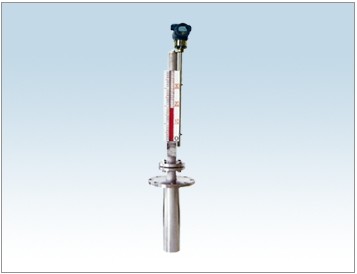

         顶装远传型磁翻板液位计由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒 组成)、以及液位变送器等组成，其结构如图所示。顶装远传型磁翻板液位计工作原理为:容器内的浮筒(按不同介质和压力针对)， 在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动 并显示红、白颜色来指示液面高度，同时液位变送器将液位信号传送至控制中心进行液位指示和控制，也 可通过计算机进行集中监控。
