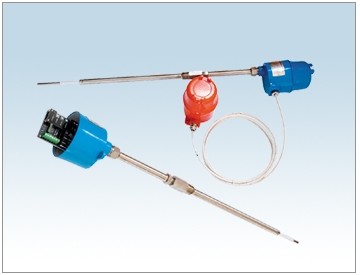

智能开关式射频导纳料位仪

概述：

         Level-Ease智能开关式射频导纳料位仪是一套有独特创意和适用面广的高度智能化 物位控制仪表，它是在智能射频料位的技术基础上出来 的能够克服以往传统的测量方式对精度的影响和复杂的调校 步骤给用户带来的烦恼。本系列物位开关测量精度高，免维 护，使用成本低。产品广泛应用于石化、食品、冶金、电力、 矿业、水利、制药等领域。

工作原理：

         智能开关式射频导纳料位仪引进加拿大ARJAY工程公司的Level-Ease射 频导纳测量技术，采用加拿大ARJAY工程公司的核心组件，装在探头盒里的脉冲卡(PMC)把容器内的物位变化量转换成高分辨率的脉冲信号，脉冲信号可通过一根双芯的屏蔽电缆传送到控制器，zui远可达到1km，脉冲信号经微 控制器处理分析后输出报警动作。仪表通过按钮设定报警点，并将设定的报警值长期存储在E 2PROM中。如需改变报警点，只须重新按动一次设定按钮即可。

主要特点：

        智能开关式射频导纳料位仪采用射频导纳测量及微控制器技术，几乎可以检测所有物料，包括固体和液体、导电介质、腐蚀、黏稠 介质等。以往的产品一般针对不同物料需进行灵敏度调节，而本系列产品对任何一种物料都不需要调整 灵敏度，却能保证良好的测量精度。 采用先进的数据存储技术，断电后参数不丢失，数据可保存长达十年。全密封结构，无任何机械运动部件和调整电位器。产品具有高的可靠性。能克服探头上黏附层及物料喷溅对测量的影响。在这些场合开关均不会产生误动作。只需按动一次设定按钮，即可完成报警点的设定。操作简便。报警方式可根据需要灵活设定。

技术参数：

1.控制单元部分         环境温度: -30～70℃

                                     环境湿度: ≤95%RH

                                    工作方式: 位式

                                    电源: 220VAC或24VDC

                                    功耗: ＜2VA

                                     继电器触点容量:3A220V，3A24V

2.探杆部分              过程温度: -100～200℃，更高温度请联系我们

                                  过程压力: -0.1～10MPa

                                   探头长度: 10cm～300cm

                                  探头型式: 刚性、同轴或柔性

安装说明及安装示意图：

      安装时应根据探杆的不同型式及工况要求采用顶部安装或仓壁侧面安装。顶部安装物位开关时，应选择能避开进料时物料冲击的位置安装，距仓壁距离应大于200mm。侧面安装物位开关时，探杆应向下倾斜20～30°，以免探杆严重挂料。拆装物位开关时，应注意不能用手抱住壳体拧动，应使用扳手拧动六角螺栓。
